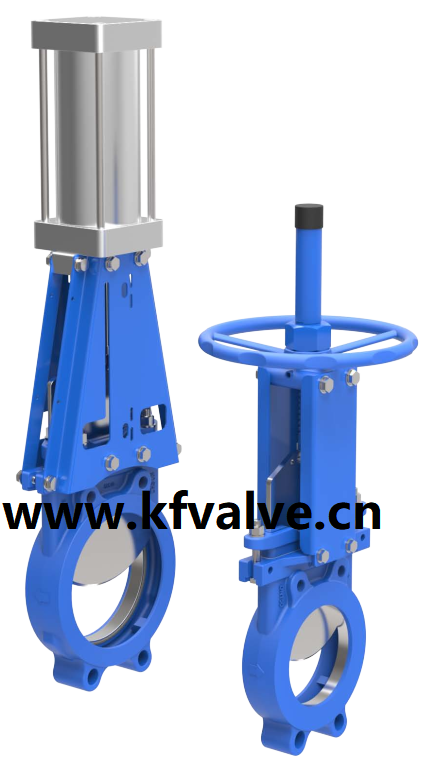

刀闸阀 插板阀

发布时间:2019-11-25 09:35:24浏览次数:

 连接形式:对夹/梅花

设计标准: JB/T8691-2013

法兰标准: GB/T9113.1-2010

结构长度:GB/T15188.2-94 chart6-7

检验标准:GB/T13927-2008

开关形式: 手轮,涡轮,气动,电装,液动,电液动,链轮盘

阀杆形式:明杆/暗杆(手轮)

阀体材质:WCB,GGG40,CF8,CF8M,CF3,CF3M

闸板材质: SS316L,SS304

密封材质:NBR, EPDM,PTFE

填料: 芳纶,高水基,四氟,橡胶

适用介质:适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、化工、食品等领域。

产品描述:QB型单向密封刀闸阀是一种可更换橡胶密封圈的活动结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果,此结构主要特点在于,橡胶密封圈是封套在阀体上的阶梯凹槽内,密封圈由金属压圈扣紧,使得密封圈与闸板开关密封过程中不会脱落,并且可以取下金属压圈随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。该系列刀闸阀可配8种执行器,以满足不同工矿的需要。

产品特点:1、闸板底部带斜角设计

               2、阀体两侧带楔块

               3、以上两种特点保证闸板关闭时起限位作用

               4、钢圈压套式密封形式是刀闸阀最普遍的密封形式

               5、二体式新型支架,增加了支架的强度

               6、PTFE限位块,保证闸板不与阀体接触,延长闸板使用寿命
